厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

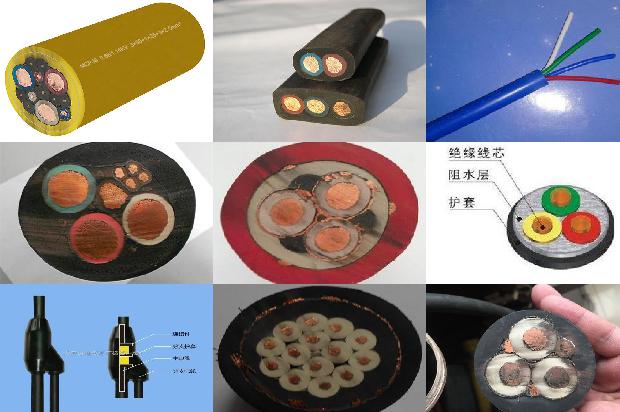

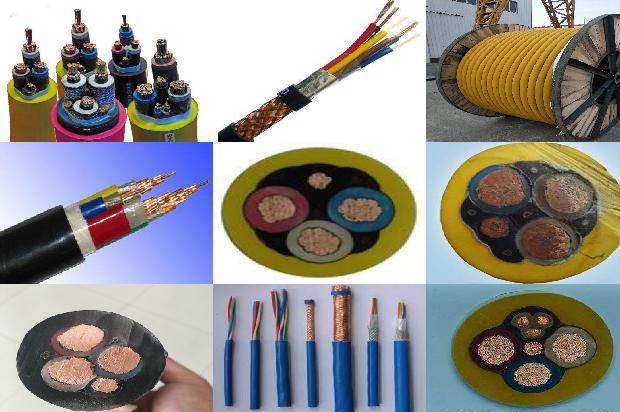

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
1:用240平方毫米国标接头铜管直接用压线钳压紧即可。(此方法最常用)2:用240平方毫米国标铜线鼻子把两头的电缆头都压上线鼻子,再用合适的螺丝压紧。
240平方铜电缆中间接头,用铜接头穿进电缆芯,压接,热塑绝缘。各相接好后,外面再包热塑。
铜接线端子压接的顺序是先压尾部,再压头部。一般来说,要从线鼻子的尾部开始压,在压制过程中要注意,不能够把鼻子压空,也就是如果说接的是铜线。
、焊接芯线:依次套入电缆头尾套,压接套管,将屏蔽网(编织线)往后翻开,剥开内绝缘层,露出芯线长2.5mm,将芯线(内导体)插入接头。
240导线用600A的压接管240平方控制用导线,允许电流是起截面积的1.6倍,只有400A。如果是电力电缆,再翻1.5倍,有600A的可承受电流。
一般我们压的是4道,也可以压5道,从鼻子尾部压,注意不会把鼻子压空就行。
240电缆接配电柜用240线鼻压接到空开上端ABC三相接入。240平方铜电缆中间接头,用铜接头穿进电缆芯,压接,热塑绝缘。各相接好后,外面再包热塑。
因为240平方电缆比较粗,所以最常用的方式就是绞合连接,连接的时候,需要将电缆的绝缘层剥离一段距离,之后再将需要连接的两个电缆直接紧密搅合在一起。
用铜管压接,拼头,涮锡,转接箱连接。
用对接头,靠液压钳压接(对接头分铜直接、铝直接、铜铝直接)。
240平方铜电缆中间接头,用铜接头穿进电缆芯,压接,热塑绝缘。各相接好后,外面再包热塑。注意如果有铠必须把铠联接上。
如果是单芯线的话,240平方毫米的铝线大概能过429A电流。如果采用的是三芯线就只能过308A电流。这是在环境温度为25度的条件下使用且为明敷设。
电棒应该同电线的接法相同,同色线接同色线,双色线接双色线,一般是先把铜芯线(或其它金属线)露出,两边互相缠绕,紧密接触。
将热缩套件中两根大的黑色绝缘管分别套在两根带驳接的高压电缆头上。“铅笔头”套管处理分散电场应力!4,用清洁剂清洁线芯。
这么大的电缆必须套管液压钳压接这么大的电缆必须套管液压钳压接。
240电缆接配电柜用240线鼻压接到空开上端ABc三相接入。240平方铜电缆中间接头,用铜接头穿进电缆芯,压接,热塑绝缘。各相接好后,外面再包热塑。
240平方的线一般应该是铜缆,用铜牙压线柱压接,就是那种带螺丝压接的,用高压包线皮子包裹紧,一般电缆挖断切断,都是这样解决。
240平方铜电缆中间接头,用铜接头穿进电缆芯,压接,热塑绝缘,各相接好后,外面再包热塑,注意如果有铠必须把铠联接上240平方铜电缆中间接头。
断线处穿入铜管,用液压压线钳钳紧,在再每一根表面做绝缘。每一根导线要错位,不要在同一位置做接头。最后把几根线统一做一次绝缘,外面用热缩管封住防潮。
240平方的铝电缆不能缠绕接,必须要用铝压接套管连接。240平方的铝电缆不能缠绕接,必须要用铝压接套管连接。
电缆连接用用专用压线钳将铜套管接线鼻压紧后,不用挂锡了。如果是开口线鼻子要挂锡。
微信咨询报价
