厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

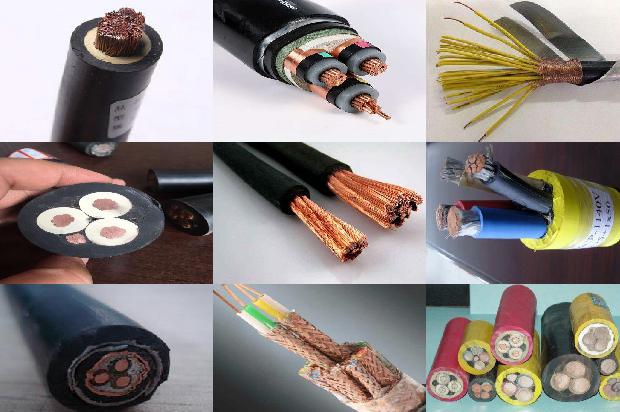

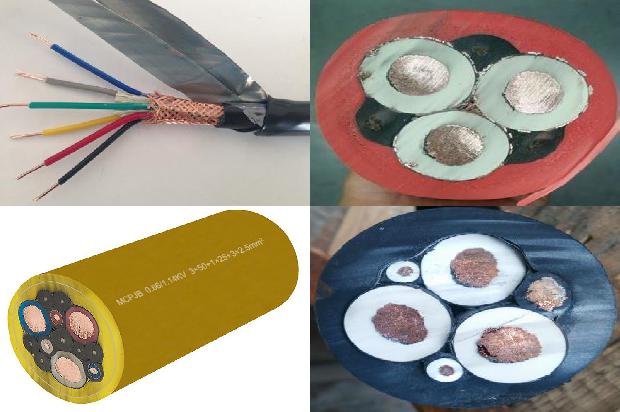

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
:根据电流选电缆。25℃时,铜线的载流量是其截面积的5-8倍,选择10²的聚氯乙烯绝缘铜线载流量为50-80A,最为合理。:考虑距离因素。
140kw选择Ir=315A断路器和95mm²的铜芯塑料绝缘电线选择Ir=315A塑壳式空气断路器合适,如:NM1-400S/3300Ir=315A。
IR就是红外通讯技术是一种点对点的数据传输协议,是传统的设备之间连接线缆的替代。
常用电缆的特性如下:CEF——乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。CVV——聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。
需要两个公式,一个是电压公式:U=IR,I是线路中电流大小,R是线路实际电阻大小,另外一个是电阻大小公式:R=ρ(L/S),ρ是导体的电阻率。
选择空气断路器的额定电流应是计算电流的1.1~1.5倍,Ir=1.2Ijs=250.3×1.2≈300.3A,选择Ir=315A塑壳式空气断路器合适,如:NM1-400S/3300Ir=315A。
选择空气断路器的额定电流应是计算电流的1.1~1.5倍,ir=1.2ijs=337.6×1.2≈405.2a,选择ir=400a塑壳式空气断路器合适,如:nm1-630/3300?ir=400a。
比如说:一天的电能损失W=32.4WX24=778W.H=0.778度通过10KW三相负荷时。
按铜芯线计算:10平方铜芯电缆线(VV)安全载流量为46A,100m铜芯导线的直流电阻是0.183Ω。
过长导致根据.三相电电压低可以这样做:先查出电压低的原因:是线路过长导致电压降太大还是其他原因(电源原因、变压器原因)。
电缆线路长了有电压降，这个压降多少有个通用折算方法吗
毫米/米一般情况下电阻系数随温度变化而变化,在一.,先算出线路的电阻:r=pL/Sr:线的电阻,单位欧姆。
选择50mm²的铜芯塑料绝缘电缆或者70mm²的铝芯塑料绝缘电缆合适。
计算电流:Ijs=P/U/√3/cosφ=45000/380/1.732/0.85≈80.4A。
是261KW的三相负荷,选用630A的漏电断路器,是采用2根120mm²的铜芯聚乙烯缘电缆或者2根185mm²的铝芯聚乙烯缘电缆并联使用合适。
45干瓦380V可选择25mm²的铜芯聚乙烯绝缘电缆或者35mm²的铝芯聚乙烯绝缘电缆合适。计算三相电流:Ijs=P/U/√3/cosφ=45000/380/1.732/0.85≈80.4A。
ir延长线就是红外延长线,一般带接受器,用来接受遥控器信号。
我认为在没有负载的情况下,导致电缆的一端和另一端电压不相等的主要原因是有两个方面,一个方面是由于电缆的质量不过关造成的。
这是个理论问题,简言之:电缆传输电流就会发热并且产生电压降,这就是线路损失.发热与电阻成正比与电流的平方成正比.压降就是电压损失.它的计算更复杂些。
150平方铝芯电缆压降是0.143v铝芯电缆的话。
45千瓦用多电缆正常380V的话,就用VV3*25+1*16的电缆。楼主说距离200米,100A电流,那么要算一下压降。
16平方的铝线安全载流量为76A,电缆电压损失计算。铝线电阻率:ρ=0.0283Ωmm²/m。电缆截面积:S=16mm²。
正常380V的话,就用VV3*25+1*16的电缆。楼主说距离200米,100A电流,那么要算一下压降。
是30KW的三相负荷,配电距离是500米,是采用25mm²的铜芯电缆或者50mm²的铝芯电缆合适。计算三相电流:Ijs=P/U/√3/cosφ=30000/380/1.732/0.85≈53.6A。
余量,即:80.4×(1+根据导线安全截流量来选择导线,考虑环境因素和敷设方式的影响留20%的余量,即:80.4×(1+20%)≈96.5A。
要看你是供电电源是多少,一般这么大的电机都是用到三相380V供电,电流近两倍的功率即为90安培左右,电缆线要用到至少25平方铜线。
35平方毫米的铜芯电缆85安电流1600米电压降是66.83v。计算过程:距离:L=1600米铜线电阻率:ρ=0.0172Ωmm²/m。电缆截面积:S=35mm²。
ir输入线就是红外输入线,一般带接受器,用来输出遥控器信号。Ir是红外线的意思常用说法是Ir接口全称是:infrared也就是红外线接口。
100kva变压器选择多大的铝芯电缆作低压引出线?写出规格(已知:低压电流144A
.732≈144A;根据导.三相100KVA变压器,不考虑输送距离的因素,选择:VLV-3×150+2×70,小线中一根为零线、一根为接地线。
电缆其电压损失计算公式及过程如下:距离:L=(米).如果是线路过长导致电压低,可以加大电缆的截面,减少电缆引起的电压降。
该段铜电缆电压降245伏。铜的电阻率为0.0175Ωmm^2/m,所以该段铜电缆电阻为R=0.0175X2000÷25=1.4(Ω)。
40KW这么大的功率应是三相电源供电吧,若是这样见下面的计算:计算三相电流:Ijs=P/U/√3/cosφ=40000/380/1.732/0.95≈64A。
电阻率ρ铜为0.018欧*㎜2/米铝为0.028欧*㎜3/米三相I=P/1.732*U*COSØ。
