厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

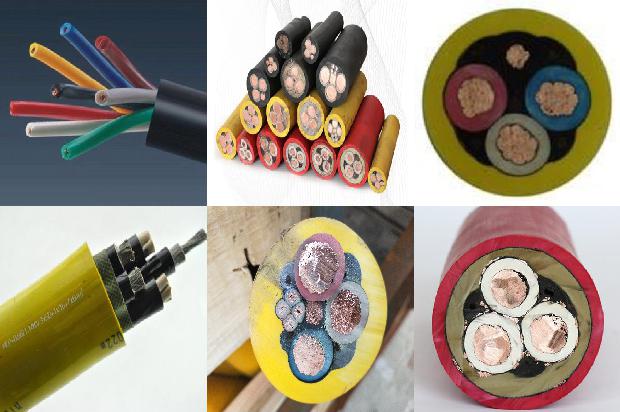

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
电缆相间和对地的绝缘电阻标准应该是10MΩ1Kv电力电缆相间和对地绝缘电阻不应小于10MΩ。其中1KV电缆使用1KV绝缘摇表。
如果是1KV的电缆,其绝缘电阻值不能小于10兆欧。如果是1-3KV的电缆,要求绝缘电阻值不能小于200兆欧。如果是6-10KV的电缆,其绝缘电阻值的标准应大于400兆欧。
当电缆温度为+20°C时,绝缘电阻值不应低于400MΩ。根据规范要求,380v地埋电缆的绝缘阻值一般为2MΩ~5MΩ,绝对不能低于0.5MΩ。
辐照交联电力电缆,电压等级:0.6/1KV;执行标准:GB/T12706.1-2002。
常见电压等级为500KV、330KV、220KV、110KV、35KV、10KV、6KV、3KV、400V、220V等,当然还有500KV以上特高压。
6KV电压的电缆需要用2500V摇表,测对地绝缘大于5nm以上。38OV电压的电缆需要用500V摇表不大于1nm以上。
绝缘电阻的试验方式有两种,一种是绕组对地绝缘,还有就是绕组相间绝缘,两种都选用绝缘电阻测试仪测量,电缆的绝缘电阻标准。
按《电力设备预防性试验标准》,0.22KV的低压线路其绝缘电阻0.5兆欧以上,高压线路每1KV的绝缘电阻不能低于1兆欧。因此35KV母线绝缘值在35兆欧以上合格。
电缆380V要求不小于0.5兆欧姆。新装和大修后的低压线路和设备的绝缘电阻值不应低于0.5兆欧姆。
6~10KV电缆的绝缘电阻值不小于400MΩ,20~35KV电缆的绝缘电阻值不小于600MΩ,220KV电缆的绝缘电阻值不小于4500MΩ/Km。
用绝缘摇表摇测,一般10兆欧以上为良好,当然越大越好。
一般情况下线与大地间绝缘电阻大小是:电气线路对地的绝缘电阻要求是低压线路不低于0.5兆欧;高压线路每kV不低于1兆欧。
根据被测电缆的电压等级选择合适的兆欧表(常用250V\500V\1000V\2500V等)被测电缆不能带电。
高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。
一般摇测绝缘时要求每千伏不低于一兆欧,并且吸收比大于1.3,这样来判断绝缘合格不合格。三相之间绝缘电阻值应比较一致,不予衡系数不大于2.5。
10000伏的高压电缆对地的绝缘电阻值必须达到10兆欧及以上才算合格。
首先将电缆一端所有的芯线分开.用500V兆欧表逐芯测试,另一端电缆芯线与地或者与电缆外皮之间的绝缘电阻,阻值在几十兆欧以上为合格。
使用绝缘摇表摇测,一般10兆欧以上为良好,当然越大越好。
只要对地和相间达到0.5M就可以使用的;比如,一般的高压电机就要求用2500V的摇表去测试,绝缘电阻不得小于500M。
电缆送电绝缘阻值1KV以下的使用1KV摇表:其值不应小于10MΩ,1KV以上使用2.5KV摇表:3KV及以下的电缆绝缘电阻值不小于200MΩ。
我国的电压等级有几级?每种等级电压的电缆对地绝缘分别要求为多少欧姆
常见电压等级为500KV、330KV、220KV、110KV、35KV、10KV、6KV、3KV、400V、220V等,当然还有500KV以上特高压,电力电缆投入运行前应测量绝缘电阻。
测电缆线要用500V摇表是恰当的,是不能用高电压10OOV摇表,因为电缆线在38OV电压使用,如用1000V摇表测试就要因电压太高可能造成击穿绝缘使电缆线报废。
电力电缆投入运行前应测量绝缘电阻:1KV以下的使用1KV摇表:其绝缘值不小于10M欧。1KV以上的使用2.5KV摇表:其绝缘值不小于50M欧。
也就是说每1伏电压1000欧姆电阻以上为绝缘合格标准。
关于电线电缆线芯的允许长期工作温度,橡皮绝缘通常为65℃,聚氯乙烯绝缘为70℃,交联聚乙烯绝缘为90℃。
根据规范要求,380v地埋电缆的绝缘阻值一般为2MΩ~5MΩ,绝对不能低于0.5MΩ。绝缘电阻越大说明设备的绝缘越好。
微信咨询报价
