厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

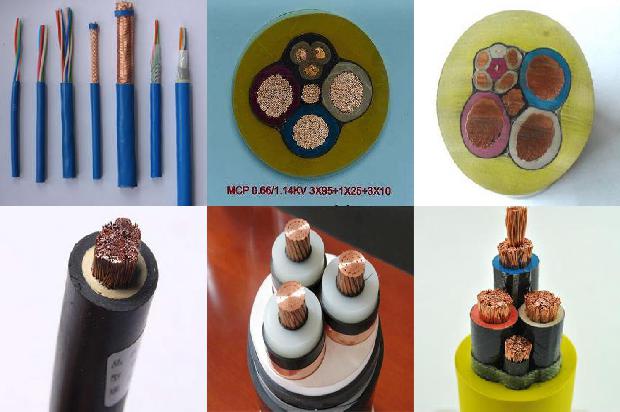

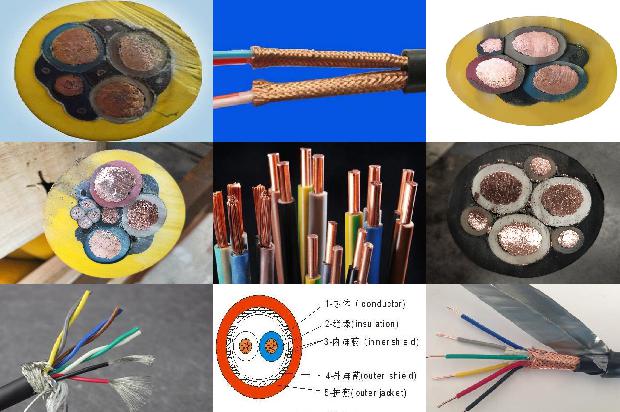

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
屏蔽层接地是屏蔽噪音,铠装层接地是为了电缆安全,设备安全,防止雷电压延铠装层积聚。
要想将铠装电缆电缆恰当的接地,我们要先把它的保护壳除掉,随后用手工编织铜心线将该带钢电焊焊接在一起,也就是铠装电缆电缆的机壳,电焊焊接在一起以后。
可靠做法:用电焊机将不锈钢螺栓焊接电缆的铠装双钢带,将剥去绝缘的接地导线缠绕在不锈钢螺栓上,套上事先装备好的热塑套管,热封密闭防水处理。
有绝缘隔离的双重屏蔽控制电缆则最外层铠装层应两端接地,内层屏蔽一端接地。
240铠装电缆的铠层接地线是否穿过零序CT接地。
变电站采用的小电流接地选线装置。
首先要认识电缆每芯的作用,4芯铠装电缆其实就是A、B、C、PeN四根线,现在多用于TN-C和TN-C-S系统,用在前者里面使用,只需将电缆凯两端接地即可。
用16平方的。电缆接地线的线径不小于1.5倍相线的线径,接地电值不得大于4欧姆,设备保护接地线线径选择主要考虑的因素是设备的工作电流大小。
当电缆用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所时,宜采用铠装双绞屏蔽型电缆-ASTP-120Ω(forRS485&CAN)onepair18AWG。
一是增加了机械强度,保护电缆不受外力冲击损坏和鼠咬,是地埋电缆的首选。
屏蔽层接地通常情况下是电缆屏蔽层的一端与等电位接地排连接,另一端不连接;如果两端都接地的话,两接地点之间会形成电位差,反而对信号的传输造成干扰。
想要将铠装电缆正确的接地,我们要先把它的保护套去掉,然后用编织铜线将该钢带焊接在一起,也就是铠装电缆的外壳,焊接在一起之后。
电缆中部刺穿某相绝缘,而外边的护套层完好,钢带就处于带电状态,却无法发觉,很容易造成电击事故。
电缆铠装接地规定只接一端,特别长的电缆除外。因为如果两端都接地,由于两端接地电阻的阻值不一样,会形成环流导致造成电缆损坏。
电力电缆钢带铠装不允许两端同时接地。因为两端接地点的接地阻值不可能完全一样,如果两端都接地,因为接地电阻不同,导致在钢带上形成环流。
剥去各线芯铜屏蔽带外层的塑料带,将屏蔽铜带打磨光滑,用电烙铁、焊锡将铜编织带分别焊接在三个芯线的铜屏蔽带上。
铠装层用螺栓和铜导线连接到接地端子即可。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。
《电力电缆工程设计规范》或《城市电缆设计规范》中有相关计算。或者买一本马国栋编的书,或其他人编得电缆相关计算的书,里面都有护层过电压的计算,很简单的。
防止绝缘芯线或接线端子处漏电;再有,传输交流电时,金属铠装层会有感应电。
铠装电缆接地规范电缆仅有单层屏蔽时,屏蔽层一端等电位接地。当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。
10(kV干包式交联聚已烯电力电缆接头制作工艺1.1设备点件检查:开箱检查实物是否符合装箱单上的数量,外观有无异常现象。
500米以下的距离可以单侧接地护层一端接地一端接地,一端经护层保护器接地就是护层一端接地。
10KV单芯电缆应当一端直接接地,另一端经保护器接地。若两端直接接地形成短路环,一端接地则形成高电压。
你说的地线是把电缆的外的钢带铠甲接地吧,这一般根据所选用的保护装置确定,如果用漏电保护装置那只要考虑漏电断路器动作时间的瞬间电流就行了。
根据国标GB50168-2006《电气装置安装工程电缆线路施工及验收规范》6.9电力电缆接地线应采用铜绞线或镀锡铜编织线。
计算机临控系统的模拟信号回路的控制电缆屏蔽层,宜用集中式一点接地。
设备外壳接地线的规范要求:如果电压在36V以上或者是绝缘保护层有所损坏的电气设备。
接地线标准如果电压在36V以上或者是绝缘保护层有所损坏的电气设备,其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线。
