厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

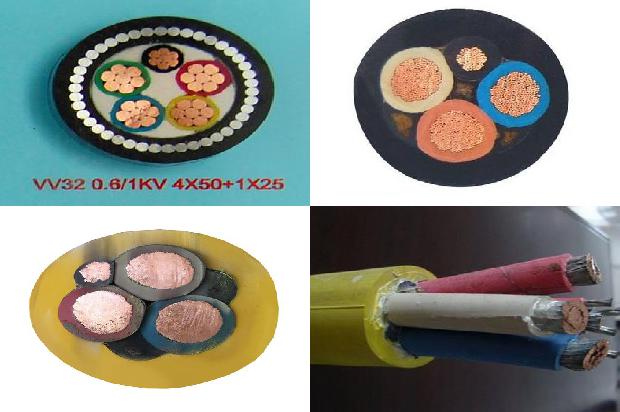

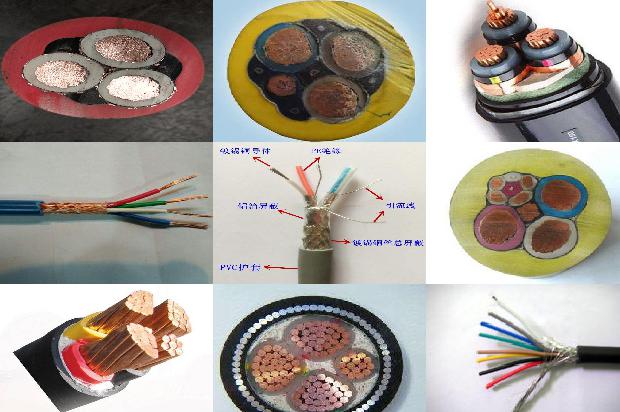

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
如果铠装电缆需要接头的话,必须用中间接头。其它接线程序与不带铠的电缆相同。这里主要介绍钢铠的接法。
铠装电缆铠皮的接线方法是。将电缆皮剥开,漏出铁皮三到五公分,将软连接放在铁皮上面,用钢套把软连接套一圈,注意一定要把软连接折回一段。
中间接头通常来说指的是电缆中间接头,即电缆线路中间部位的电缆接头。如果能在当地买到质量不错的热缩管,可以将热缩管先套到某一段电缆上。
三是根据电缆芯线的材质,选择同材质的连接管,使用压接钳将两个电缆芯线压接在一起。使用绝缘材料对电缆进行逐层包裹,保证绝缘和防水性能。
铠装电缆的铠皮要打磨露出金属的光泽,然后用4平方铜裸线绕缠8-10圈压住16平方导线,然后用锡焊牢。安按规定接地或接零。
低压铠装电缆的接线方法,一般是指终端接线和中间接头制作。终端接线时,电缆剥开后,留出欲接线长度导线,有条件时留有备用余量。
如果铠装电缆需要中间接头的话,钢铠必须用铜编织线进行连接。其方法是,将两头电缆的钢铠露出100毫米左右,然后用砂纸打磨好,电缆衔接完毕后。
现在电缆头做法简单了。有电缆头套装,用电缆直接管把二根电缆线芯压入直接管内,再用电缆中间接头绝缘套装按要求冷缩上就可以了。
铠装四芯电缆相线接开关端子,零芯线接零排,铠装皮焊接地线与箱壳体一并接地。
高压电缆铠装和屏蔽要分开接地,即用两根扁铜线分别引出与接地体连接,可以接在同一个接地体上。这样做是为了分别完成以下的试验:电缆外护层绝缘电阻试验。
首先要认识电缆每芯的作用,4芯铠装电缆其实就是A、B、C、PeN四根线,现在多用于TN-C和TN-C-S系统,用在前者里面使用,只需将电缆凯两端接地即可。
铠装电缆的铠皮要打磨露出金属的光泽,然后用4平方铜裸线绕缠8-10圈压住16平方导线,然后用锡焊牢。
单芯电缆在通电运行时,在屏蔽层会形成感应电压,如果两端的屏蔽同时接地,在屏蔽层与大地之间形成回路,会产生感应电流,这样电缆屏蔽层会发热。
我这就是用了防爆接头,没用绕性管。满足防爆要求就可以。规范就是用防爆格兰头。
钢铠电缆剥开后根据需要留足长度,钢铠刹根部要包扎好以防松散。电缆线头剥开根据接线需要压接、做羊眼圈穿螺栓接线或做铜、铝鼻子接线。
可以接。将电缆皮剥开,漏出铁皮三到五公分,将软连接放在铁皮上面,用钢套把软连接套一圈,注意一定要把软连接折回一段,在用钢套把软连接套牢。
要想将铠装电缆电缆恰当的接地,我们要先把它的保护壳除掉,随后用手工编织铜心线将该带钢电焊焊接在一起,也就是铠装电缆电缆的机壳,电焊焊接在一起以后。
铠装层用螺栓和铜导线连接到接地端子即可。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。
干包低压电缆终端头制作与安装的施工方法工艺流程准备工作(准备材料和工具,检查材料是否合格,按施工设计图核对电缆型号、规格。
想要将铠装电缆正确的接地,我们要先把它的保护套去掉,然后用编织铜线将该钢带焊接在一起,也就是铠装电缆的外壳,焊接在一起之后。
hg/t20512-2014提到仪表电缆的敷设宜采用连续式及断开式。个人对铠装电缆建议用断开式接线方式。
电缆头接地线制作示意图:铜屏屏蔽层接地:将接地用的不小于16平方的铜编织线用1.5~2.5平方的铜线缠绑在电缆线芯的铜屏蔽层上。
(护层两端接地电缆金属护层在两个终端位置直接接地的连接方式是护层两端接地,电缆运行时,护层上的环流与导线的负荷电流基本相差不大。
电缆铠装接地规定只接一端,特别长的电缆除外。因为如果两端都接地,由于两端接地电阻的阻值不一样,会形成环流导致造成电缆损坏。
非常有必要接地。屏蔽层接地是屏蔽噪音,铠装层接地是为了电缆安全,设备安全,防止雷电压延铠装层积聚。
把护套去掉一节,用编织铜线把铠装钢带焊接在一起,在用电缆接线盒套上,灌入环氧树脂把护套去掉一节,用编织铜线把铠装钢带焊接在一起,在用电缆接线盒套上。
铠装电缆和橡套电缆两种电缆连接好像没有相关的明确规定,但是两种电缆性能还是有差别(软、硬不同,结构也不尽相同),在这种情况下。
电缆铠装层只接一头不利于电流迅速释放!此外,当电缆既有屏蔽,又有隔离的铠装层时。
用铜编织线作电缆钢带及屏蔽引出接地线。剥去各线芯铜屏蔽带外层的塑料带,将屏蔽铜带打磨光滑,用电烙铁、焊锡将铜编织带分别焊接在三个芯线的铜屏蔽带上。
接下来安装空气开关,注意安装的位置,保证位置在配电箱盖预留的地方,按照从左向右排列开关预留位,应该是一个整数。
电缆沟内敷设电缆的方法:电缆沟内全长应装设有连续的接地线装置,接地线的规格应符合规范要求。
当然要接地,不接地的话如果电缆通过的电流够大就会在铠装钢带里产生涡流,钢带会发热,电缆载流量下降电缆再发热,导致电缆短路或烧毁。
用铜管压接,拼头,涮锡,转接箱连接。用对接头,靠液压钳压接(对接头分铜直接、铝直接、铜铝直接)。
接三相电的三根电缆截面积一定要相同,如果两根两芯截面积都相同的话,可以接三根接火线,一根接零线,但是一定要区分好相序即分好电缆线芯颜色。
铠装加热电缆在敷设前,应检查产品是否完好,绝缘电阻是否达到标准要求。电缆敷设时,在转弯处、中间连接器两侧,有条件固定的应加以固定。
240铠装电缆的铠层接地线是否穿过零序CT接地。变电站采用的小电流接地选线装置。
