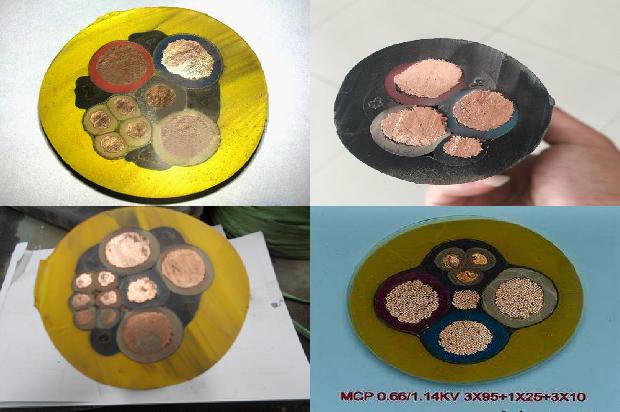

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
信号电缆一般要求一端接地,因为当两端接地时容易因两端地存在电势差造成屏蔽层内有电流流动,对信号形成干扰。
因为如果两端接地,那么因接地点不同,导致两端电位不同,形成回路,回路中就有电流流动,产生磁场,就不能起到屏蔽的作用,而更加干扰线路。
(除(项等需要一点接地情况外的控制电缆屏蔽层,当电磁感应的干扰较大,宜采用两点接地;静电感应的干扰较大,可用一点接地。
高压三芯电缆屏蔽要两头接地的原因:两头接地等多点接地方式适用于双层绝缘隔离屏蔽的电缆,其外层为了引入电位差而感应出电流,从而产生降低源磁场强度的磁通。
双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。
屏蔽线走低频模拟信号一般只能单端接地,如果双端接地会引人很强的工频干扰信号。
如果两端接地屏蔽层就失去对外来干扰磁场的屏蔽作用,因为二头接地电缆金属屏蔽层就等于是一个等电位,干扰信号就可以窜入屏蔽电缆,影响正常信号传输。
电缆屏蔽层接地的问题为降低电场和磁场的干扰,二次控制系统中广泛使用屏蔽电缆。
这种屏蔽线也有防止线路向外辐射电磁能的作用。屏蔽层需要接地,外来的干扰信号可被该层导入大地。
屏蔽线接地方法:将屏蔽线一段和电路地电位短路焊接在一起,另一端悬空。屏蔽线的一端接地,另一端悬空。
1:双端不会有电位差,即使有,也会很快被拉为零电位,毕竟是噪声。因为大地是个巨大的导体。电容量超级大。单端接地会形成一个耦合的lc回路。噪声都是高频的。
需要两端都接地吗?控制室接地不就可以了吗?求助一般的仪表信号电缆要求单端接地以防止多点接地带来的干扰电势产生的环流作用。
应该是接地,对电缆屏蔽两端同时接地,目前主要是如下考虑的:一般情况电缆是从一次设备引入二次设备柜的,如果室外一次设备故障或雷电冲击。
当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地,屏蔽层就有电流行成。
按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地。
屏蔽线单端接地可以把屏蔽层接受到的信号入地,就相当于把信号线埋在地里边一样,如果两端都接地就会在屏蔽层产生回路电流。
关于信号回路接地的问题。。。
一个信号回路设置一点接地,如果两点接地,由于接地点不同,其电位会存在一定的差异,在两点接地之间形成电位差,反而造成干扰.这样就会形成回路。
屏蔽线两端接地是让感应电流入地。屏蔽线两端接地是让感应电流入地。
屏蔽线缆中屏蔽层的作用是将电磁场噪声源与敏感设备隔离,切断噪声源的传播路径。1屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。
