厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

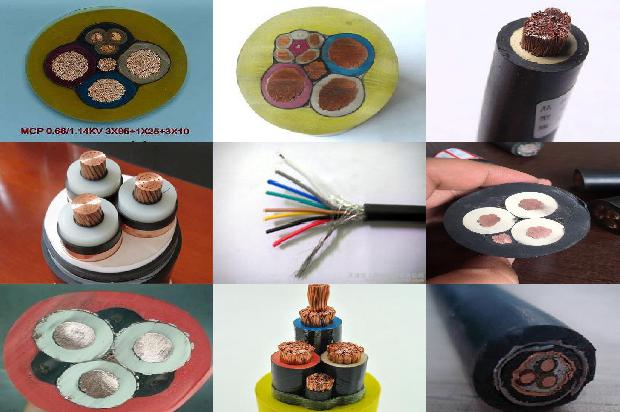

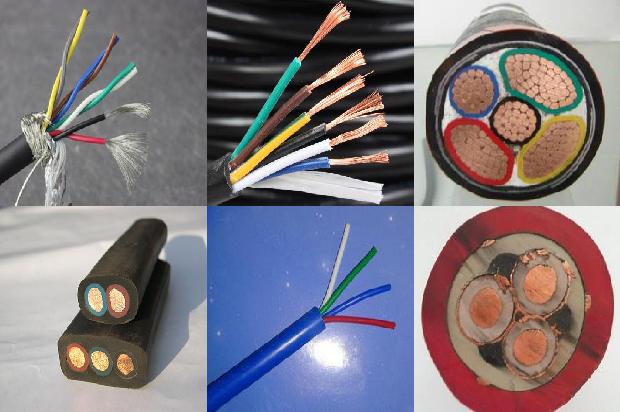

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
电缆芯线之间绝缘值,电缆的两芯之间的绝缘电阻是多少
电缆标准绝缘电阻值是多少要看环境温度的,一般电缆绝缘电阻的数值随电缆的温度和长度而变化。
按照要求当然是无穷大最好,但实际运行中的电缆好多达不到。一般来说10KV电缆超过300M欧时运行是没什么问题的。
一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20℃时,每千米电缆的绝缘电阻.MΩ/KM;Rt-长度为L的电缆在t℃时的绝缘电阻,MΩ;L-电缆长度,Km。
良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20℃时每千米电阻值)。
三相电相间绝缘值应大于零点三八兆欧就合格。相间电阻,是指三相交流电机的三相绕阻A、B、C断开电气连接后,A与B、B与C、C与A之间的绝缘电阻。
电缆绝缘电阻测量值规定:电力电缆投入运行前应测量绝缘电阻,1KV以下的使用1KV摇表,其值不应小于10MΩ。
线芯对外皮的绝缘电阻:1~3KV应不小于50M欧6KV及以上的应不小于100M欧对于旧电缆没有明确标准。
低压电线和电缆，线间和线对地间的绝缘电阻实测值有多大
低压电器设备包括电线、电缆等线间和线间之间的绝缘电阻值实测值必须符合其额定电压等级要求,如果电线和电缆的额定电压为三相380伏的话。
400v的低压电缆相间绝缘电阻值按规定是0.5兆欧即为合格。
高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。
电缆相间和对地的绝缘电阻标准应该是10MΩ1Kv电力电缆相间和对地绝缘电阻不应小于10MΩ。其中1KV电缆使用1KV绝缘摇表。
配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路,绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ。
10千瓦的电缆绝缘不能低于5兆欧。一般低于5兆欧的电缆会被判定为不合格,在使用的时候有可能会出现线路问题,相对来说就不太安全了。
电缆绝缘电阻换算到长度1Km和温度20℃时,对于额定电压为6KV及以上的电缆,应不小于100MΩ;1-3KV的电缆,应不小于50MΩ。
辐照交联电力电缆,电压等级:0.6/1KV;执行标准:GB/T12706.1-2002。
聚氯乙烯绝缘聚氯乙烯护套电力电缆,20℃条件下,每千米长度的绝缘电阻最低值为:额定电压1kV,即电压电力电缆,一般不小于40MΩ。
用万用表是测量不出4芯电缆之间的绝缘阻值的,必须使用500伏的兆欧表。
仪表箱的电缆嘛,这个基本上不需要吧!除了电源都是弱点用500v摇表检查每一根线芯与其它线芯包括屏蔽间的绝缘,不应小于2mω(实际应在几十兆以上)。
低压380V电缆两相之间绝缘电阻大于0.5MΩ合格,10KV电缆相间绝缘电阻大于10MΩ才合格低压电线和电缆,线间和线对地间的绝缘电阻值必须大于0.5MΩ。
值换算到同一温度(一般为20℃)。20℃时的电缆绝缘电阻=t℃时的电缆绝缘电阻×温度换算系数0℃时系数为0.48;5℃时系数为0.57。
一般情况:电力电缆的绝缘电阻3KV:300MΩ-750MΩ6KV-10KV:400MΩ-1000MΩ20KV-35KV:600MΩ-1500MΩ最低不能低于400MΩ。
摇电缆的绝缘电阻,应在未连接配电柜时摇,因有的配电柜内部有线路连接,虽然它电阻很大,有几百到几千Ω,但对以MΩ为单位的绝缘电阻来说,实在是太小了。
低压电缆相间绝缘电阻一般是要求是,对380伏的低压电缆的相间绝缘电阻,一般是要求不低于50兆欧基本可用。
测量电缆线间阻值,必须在断电的情况下进行。如果要两根380V的相线是否有耐压不够发生击穿现象,就不能用普通万用表,而要用最少500V兆欧表。
380v电缆相间绝缘要看连接情况。如果是开路的(无负责无绕组或绕组未连接)大于0.5M就可以。低压配电箱的绝缘电阻不得小于1000Ω/V。
产品标准型号应该是BV2.5mm2他的国家标准GB/T5023.1-2008对导体的尺寸要求是符合GB3956-1997标准中并没有对导体标称截面积和导体直径的考核具体要求。
规范规定是不小于0.5M,可是实际测量的数据很不均匀,绝缘电阻的大小和材料,横截面积,长度有直接的关系,还有线路中接头的多少。
高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量。
高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20℃时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。
3芯电线绝缘值,要达到0.5M欧以上,低于这个数字就不合格。正常的可以达到10M欧以上三相电相间绝缘值应大于零点三八兆欧就合格。
应换算为20℃时单位长度电阻值,一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20℃时,每千米电缆.为了便于比较。
10kv架空绝缘电缆价格:44元/米采用钢芯铝绞线导体交联聚乙烯绝缘架空绝缘电缆(型号JKLGYJ-1X10/,立杆档距可以为20米。
运行中的低压线路和设备、毎V电压的绝缘电阻值不应低于1千欧姆、.高压线路和设备的绝缘电阻值一般不低亍1000兆欧。
电力电缆投入运行前应测量绝缘电阻:1KV以下的使用1KV摇表:其绝缘值不小于10M欧。1KV以上的使用2.5KV摇表:其绝缘值不小于50M欧。
高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。
电缆绝缘厚度和护套厚度随着产品类型不一样厚度也不一样,随着电压等级增加绝缘厚度也不一样,而且还随着电缆规格大小变化也不一样。
可以精准测出它的绝缘值。电缆的绝缘介质总是会有微弱的导电介质存在,所以只要电缆导电芯线之间有绝缘介质存在,就有微弱导电介质漏电的可能,所以电缆越长。
微信咨询报价
