厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

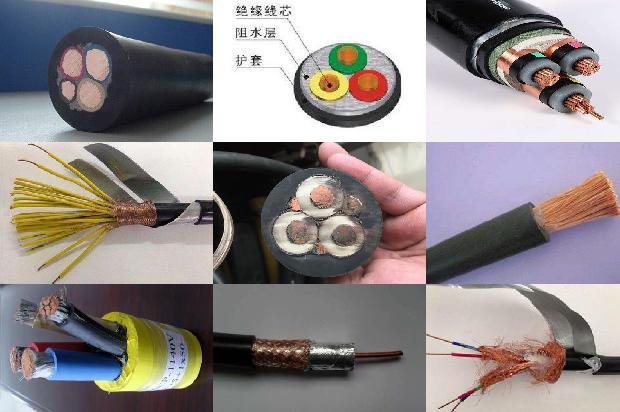

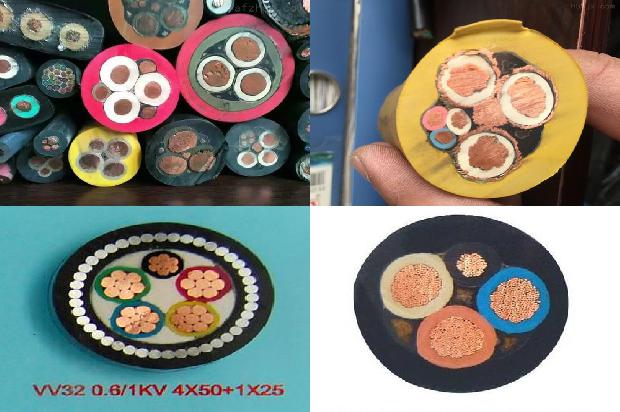

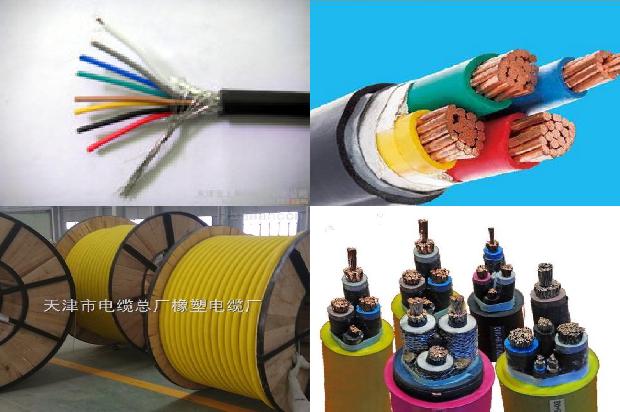

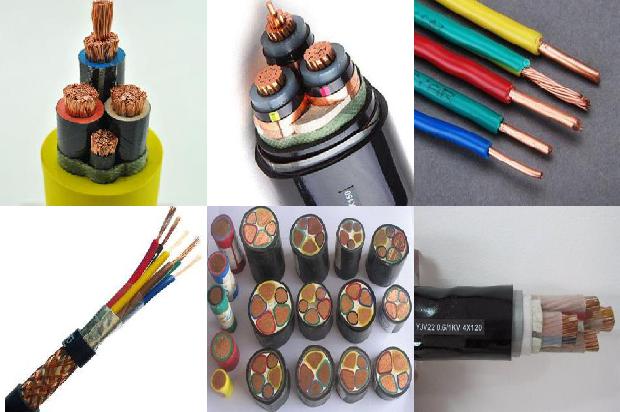

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
电缆绝缘电阻测量步骤断开被试品的电源,拆除或断开其对外的一切连线,并将其接地充分放电。
根据被测电缆的电压等级选择合适的兆欧表(常用250V\500V\1000V\2500V等)被测电缆不能带电。
当电缆绝缘受损很严重时,击穿电压很低,在击穿前两种方法都检测不到电晕放电。
高压电缆未做头测试绝缘首先要做的是:选表:应使用2500V的兆欧表。摇测步骤:将电缆停电,放电。先各芯对地,然后相间,电缆越长,放电时间也要长。
(测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置。
摇表测量1kv及以下的电缆用1kv兆欧表;1kv以上的电缆用2500v兆欧表。
遥测电缆绝缘前,必须检查巷道周围10米内瓦斯浓度低压0.5%方可进行遥测。
先准备测量绝缘的操作票。如果是对6kV开关测量绝缘,只需将开关拉至检修位置,用2500V摇表摇测开关上下桩头(开关未何)绝缘。
把电缆两头线头扒开用摇表的掐子掐住零线和一根相线开始遥测绝缘以此类推测完为止。掐住钢铠对线缆进行测试即可。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试。
测量的步骤如下。(测量前测定室内温度并检查兆欧表的指针指示是否正常。(按照电力电缆的额定电压核对兆欧表的技术规范是否适当。
高阻计法检测电缆绝缘的电阻的方法直流电阻检测相关国家标准中有明确的规定:电线电缆的直流电阻须以每千米的导体电阻作为比较的基准。
用干燥清洁柔软的布檫净电缆头,然后将非被试相缆芯与铅皮一同接地,逐相测量。
由于电线组织较小,需要用兆欧表测量。步骤如下:测量前必须将被测设备电源切断,并对地短路放电。
用500V兆欧表逐芯测试,另一端电缆芯线与地或者与电缆外皮之间的绝缘电阻,阻值在几十兆欧以上为合格。
连接实物,将滑动变阻器的阻值调到最大处调节滑动变阻器滑片的位置,观察电压表和电流表的示数,改变滑动变阻器滑片的位置,观察电压表和电流表的示数。
电线电缆主绝缘绝缘电阻用2500伏或5000伏兆欧表测量,读取1分钟以后的数据,对于三芯电缆,当测量一根芯的绝缘电阻时,应将其余二芯和电线电缆外皮一起接地。
测试电缆的绝缘电阻的方法如下:兆欧表有三个接线柱:一个为“L”,一个为“E”,还有一个为“G”(屏蔽)。
将电缆接头擦拭干净,并设备保持一定的安荃距离。绝缘电阻表测量1kv及以下的电缆用1kv绝缘电阻表。
首先将三相低压电缆在电源侧切断电源,並悬挂有人工作严禁合闸措示牌,並现场安排人员监督,严防有人送电。用500伏低压兆欧表对已经停电的电缆进行绝缘测量。
10kV高压电缆在测量绝缘时,可以利用2500V绝缘电阻表对电缆进行相对地、相与相之间进行绝缘测试。
电力电缆投入运行前应测量绝缘电阻:1KV以下的使用1KV摇表:其绝缘值不小于10M欧。1KV以上的使用2.5KV摇表:其绝缘值不小于50M欧。
用兆欧摇表表的一端接在电缆的导线上,另一端接在电缆的外皮,然后以每分钟120圈的速度摇兆欧表得出的数值,如果是250兆欧以上就说明电缆绝缘。
使用兆欧表测量线路或设备绝缘:⑴、测量设备的绝缘电阻时,必须先切断电源。对具有较大电容的设备(如电容器、变压器、电机及电缆线路)必须先进行放电。
用万用表是测量不出4芯电缆之间的绝缘阻值的,必须使用500伏的兆欧表。
测电缆线要用500V摇表是恰当的,是不能用高电压10OOV摇表,因为电缆线在38OV电压使用,如用1000V摇表测试就要因电压太高可能造成击穿绝缘使电缆线报废。
(测量10kV电力电缆的绝缘电阻,需要选择2500V兆欧表(带有测试线)。测量前,对兆欧表进行检查,观察指针是否正常,线夹引线与线夹端子连接是否良好。
按照电力电缆的额定电压选用并核对兆欧表,然后进行测量。
首先要检查兆欧表的外观完好无损,进行开路和短路试验,确认兆欧表完好。
首先利用该笔的通、断检测功能,查出电缆或电线的断路线。将该断路线接到交流电源火线上,再将其它非断路线接地(或接零)。
测试方法:要求分相进行试验,其中一相作为被试相,其他两相接外皮后接地,三相轮流进行。
4芯电缆每一根分别进行测量,摇表L端接电缆,E端接地。测量绝缘电阻不能低于0.5兆欧。
电缆测绝缘电阻的方法:1,电缆绝缘电阻测量之前,应首先断开电缆的电源及负荷,并经充分放电之后方可进行。
长度为500米或以下的10kV电力电缆用2500V兆欧表测量。当电缆温度为+20°C时,绝缘电阻值不应低于400MΩ。
电缆绝缘电阻的测量结果,需换算为20℃时单位长度电阻值,电缆绝缘电阻的数值随电缆的温度和长度而变化。
