厂家热卖 品质保障 专业专注
用心服务好每一位客户
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

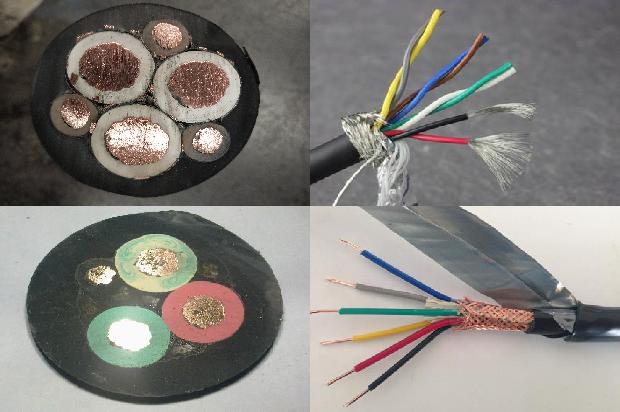

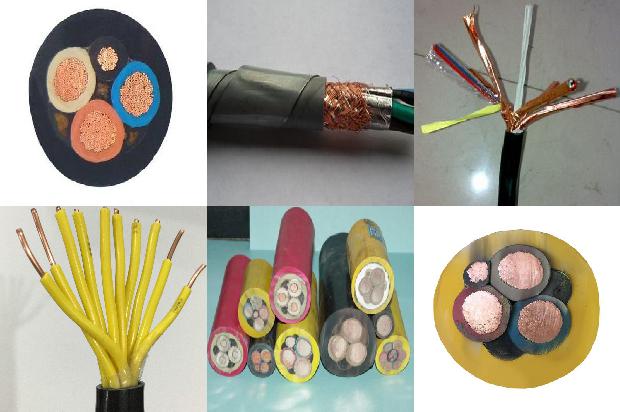

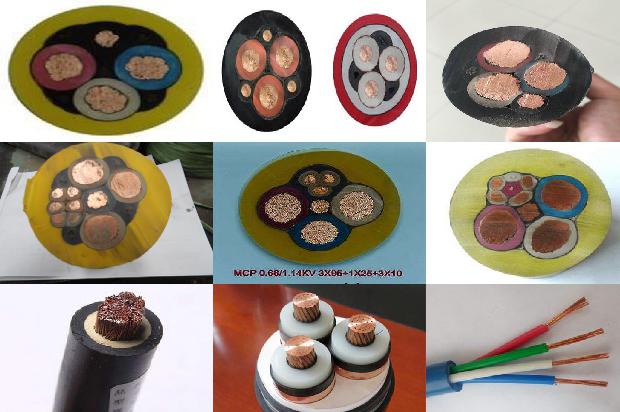

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
高压电缆电气试验,请教哪位高手:高压电缆需要做哪些试验
电缆主绝缘绝缘电阻;电缆外护套绝缘电阻;电缆内衬层绝缘电阻;金属屏蔽层电阻和导体电阻比;电缆主绝缘交流耐压试验(主要)。
1取样在每个被试绝缘线芯上距离电缆端头至少0.5m处切取约1.5Lmm长的试样一根。L应是有关电缆产品标准规定的长度。(电力电缆中一般规定L=200mm)。
试验步骤及技术措施:电缆主绝缘电阻测量测量方法:用5000V兆欧表依次测量各相线芯对其他两相及金属套的绝缘电阻。
根据电力电缆电气耐压试验规定,尤其是10千伏以上的高压电缆,电压等级的不同,停运后耐压试验的时间要求也有所区别,以35kv为例进行说明。
(进户电源)单电源计算2根;(进户电缆)双电源计算4根;低压电缆不计算试验。
对8.7/10kV电缆,最大一相泄漏电流小于20μA时;对6/6kV及以下电缆,小于10μA时,不平衡系数不做规定。泄漏电流应稳定。
根据电力电缆国家标准施工与验收规范标准,三十五千伏以上高压电缆停用两周以上,必须要重新做耐压试验,符合各等级电缆耐压标准后才能投用。
高压电器设备一般都通过交流耐压试验对其主绝缘耐压强度进行试验,而电力电缆由于其电容量较大,往往受到试验设备容量的限制,很难进行工频交流耐压试验。
因为故障指示器是接在每一相上的,电缆高压试验时是逐相进行相间、相对地耐压试验的,而且电缆高压试验时两端所带的负载开关都是断开的。
高压电缆接好后需要做的试验:电缆主绝缘绝缘电阻;电缆外护套绝缘电阻;电缆内衬层绝缘电阻;金属屏蔽层电阻和导体电阻比。
试验步骤:(、检查电缆线路的相位电缆线路的两端相位应一致并与电网相位相符合。
电力电缆试验一般可分为以下几步。第一,在被试电缆两端设好围栏并有专人看护。
第二,测量电缆相位,确保电缆两端相位一致。
变压器及电抗器变压器及电抗器局部放电带电巡检是一种针对变压器及电抗器状态维护的新方法,通过检测变压器及电抗器局部放电产生的电信号和超声信号。
电缆首次送电冲击需3次试验,第一次不少于十分钟第一次闭合电路时变压器会出现一个充磁过程,即励磁涌流。
电缆检测项目:20℃时导体电阻、绝缘厚度、绝缘最薄点厚度、护套厚度、护套最薄点厚度、绝缘电阻、70℃时绝缘电阻、浸水电压、外形尺寸、成缆绞合方向。
耐压测试。十分钟。它是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。
10kv电缆耐压试验要求10kV电缆直流耐压试验的电压是40kV。电缆直流耐压试验为额定电压4倍,时间是1分钟。
35kv电缆9万5min泄露不超过50微安,并且三相要求平衡。耐压必须是直流电压。
这个一般不单独按米计算,现场一般按进场后找实验室做实验一般情况下,电缆在敷设前后都要做试验。
需要做绝缘电阻试验,可以用MS一2000完成,还有直流耐压试验用ZGF直流高压发生器完成。
长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为20℃时,其绝缘电阻值不应低于400MΩ。
110kV电缆首先的完成中间、终端头的制作,终端头以插拔头居多,耐压试验前先用5000V兆欧表检查电缆主绝缘和外护层绝缘。
根据gb/t12706-2008标准要求:35kv交联聚乙烯电缆的例行耐压试验是施加交流电压30.5kv/5min.35kv交联聚乙烯电缆的例行耐压试验是施加交流电压65kv/30min或91kv。
1局部放电定位探测器检测高压电气设备内部发生放电时,会向空间辐射高频电磁波信号,同时会产生超声波信号向四周沿直线传播。
调压器和试验变压器正常。按接线图准备试验,保证所有试验设备、仪表仪器接线.一切设备仪表接好后,在空载条件下调整保护间隙。
高压电缆、低压电缆都需要做耐压试验,但都不需要单独计算耐压试验。
