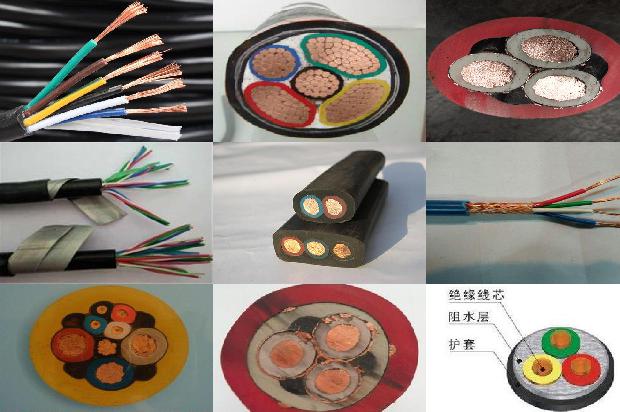

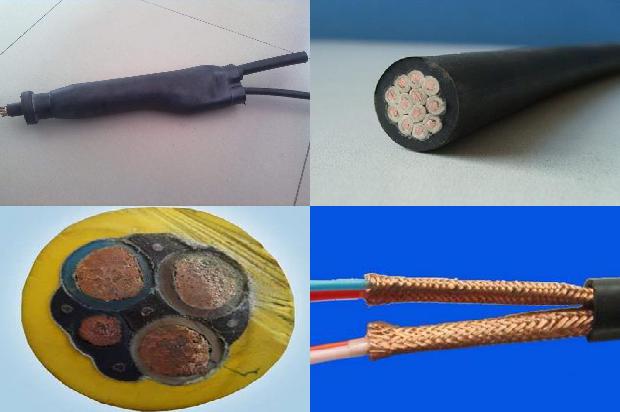

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
变频器对地绝缘一般380V变频器对地绝缘不小于0.5M欧,10KV变频器对地绝缘不小于10M欧。
如果用兆欧表对变频器打压,变频器的驱动模块的反向耐压可能只有900-1600V,承受不了,会造成反向击穿,损坏变频器。
如果故障消失,说明不是变频器问题,是电机或者连电机的电缆有故障。断电后将电缆与变频器翻开,检查电机和电缆的绝缘。
变频器绝缘坏了不能使用,需要立即维修。变频器绝缘坏了后,很容易引起漏电,造成人员触电事故和损坏变频器元器件。
首先说明,你这么做是很危险的。由于变频器在安装时要求其可靠接地,并且其内部的很多电子原件都会对地放电,所以绝缘摇不起来。
但是使用变频器拖动的电机,如果测量时不将电机与变频器断开的话,摇表发出的“高电压”就会通过绕组传入变频器内部。
一般兆欧表的电压最低也有直流500V,所以不能用兆欧表来对变频器测量绝缘电阻。尤其是输出侧,连380V交流都不允许连上的。
普通电机有个经验公式,即1V/1000Ω,一般普通电机要求绝缘电阻≥0.5MΩ,考虑到变频器产生的高次谐波,最好绝缘电阻能更大。
拿到不知好坏的变频器测试要分三步。静态测试(不通电),用指针万用表的1K档测变频器的主回路,主回路包括交流输入电源部分。
绝对不可以用摇表测量变频器的绝缘,这个在变频器的使用说明书中有详细的警告,变频器内部都是精密的电子元件,摇表输出的直流高压最低都是500v。
变频器的输入端是整流桥,就是一些大功率二级管,输入端不太好用摇表摇吧!输出端更不能摇,因为输出是六个场效应管。
如果嫌麻烦,在变频器输出端加一个闸刀开关,测绝缘的时候拉开就行了。回复3#cqdl123哥们,问一下,什么是零序电流啊?我是学仪表的不怎么懂电气。
是不可以的因为摇绝缘时使用的摇表虽然输出的是直流电但折算后其电压值会超过电机的额定电压很多,只有这样才能检验出电机绕组的对地和相间绝缘情况。
电阻为4-8欧正常。变频器本地必须可靠接地。没有良好的接地,变频装置可能导致人员伤亡事件。
我在船上采用派克650VF变频器启动90kW电动机，但检测到变频器对地绝缘为零，请问是什么原因
你是量变频器外壳或是接地点与船体的绝缘电阻对吗?这是正常的。
电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。
变频器不能参加电气回路的绝缘摇测,因为过高的电压会损坏变频器内部的电子元件,在测绝缘时应将变频器切除。
1外接电路绝缘电阻的测量。为了防止绝缘电阻表的高压加到变频器上,在测量外接电路的绝缘电阻时,必须把需要测量的外接电路从变频器上拆下后再进行测量。
