MYPTJ矿用高压屏蔽橡套电缆的使用

一、矿用电缆的型号及含义

举例说明，

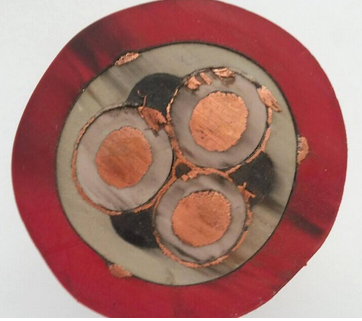

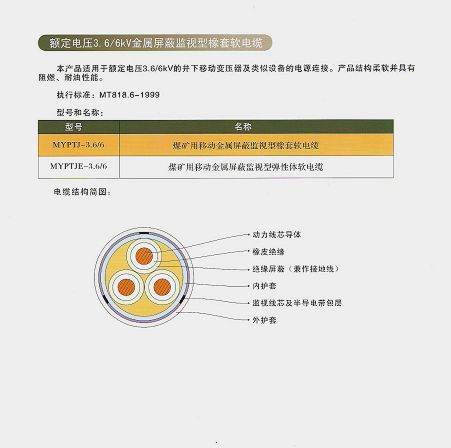

  YJLV33表示聚乙烯绝缘铝芯聚氯乙烯护套细钢丝铠装聚乙烯外护套；YJV22聚氯乙烯护套铜芯电缆。又如，MYPTJ矿用高压屏蔽主电源线—3.6/6  3*35+3*16/3+3*2.5 表示矿用移动屏蔽监视橡套电缆，额定电压为3.6KV/6KV，三芯动力线、每芯截面为35mm2，一芯接地线、芯线截面为16mm2，三芯监视线、每芯截面为2.5mm2。

第二节 高、低压电缆的选择、方法

一、选择电缆截面的一般原则

为了做到供电上的安全、可靠、经济和技术合理，导线截面应按下列原则确定：

（1）    按长时允许负荷电流选择导线截面。使导线在最大负荷下长时工作而不过热，即不超过其长时允许温度。



（2）    按允许电压损失选择导线截面。使受电端有足够的电压以保证供电质量。

（3）    按经济电流密度选择导线截面。使输电线路的年运行费用最低，达到经济供电的目的。

（4）    按机械强度选择导线截面。避免在运行或安装过程中断线，或因受砸压而损坏，以保证供电的安全运行。



（5）    按短路时的热稳定条件选择导线截面。时导线通过短路电流时不致超过其短时允许温度。

二、选择电缆截面的方法

（1）低压电缆截面的选择方法

对于负荷电流大、线路长的干线电缆，其电压损失是主要矛盾，因此应按正常工作时的允许电压损失初选其截面。

  对于经常移动的橡套电缆支线，应按机械强度初选其截面。对于电流虽然较大，但是线路较短，又不经常移动的电缆，应按长时允许电流初选其截面。初选出的电缆截面还应按其它条件进行校验。在校验时由于低压电网短路电流较小，保护装置一般又瞬时动作，所以短路时的热稳定性一般均满足要求，可不必考虑。

  但是当采用熔断器保护时，熔体的额定电流应与电缆截面相配合，否则会使电缆过热。对于干线电缆，不必校验机械强度。低压电缆一般不按经济电流密度选择截面。因为低压线路短、年利用小时数较小，对供电经济影响不大。

（2）高压电缆截面的选择方法

由于电缆的散热条件差，高压线路短路电流又大，因此短时间大的短路电流通过时，会使电缆芯线的温度超过其绝缘材料的短时允许温度，而受到损坏。

  所以高压电缆必须考虑短路时的热稳定性。一般高压电缆的截面按经济电流密度选择，按长时允许电流、允许电压损失和短路时的热稳定条件校验。因为高压电缆不经常移动，而且多为铠装电缆，其本身机械强度较高，所以高压电缆不必校验机械强度。
