高压电缆的结构与承受负荷



　　，300平方高压电缆，可以承受的负荷：





　　高压电力电缆的额定电压应和使用电缆的系统电压和运行状况相匹配。10KV的电压环境应选用额定电压为10kv的电缆。电缆的额定电压一般用U0/U(Um)表示：





　　：电缆设计用的导体对地或金属屏蔽之间的额定工频电压，称相电压；：电缆设计用的导体间的额定工频电压，称线电压；：设备可承受的“最高系统电压”的最大值。





　　的U值为10KV，其能承受的最高电压为12KV。





　　的U值为15KV，其能承受的最高电压为17.5KV。





　　平方高压电缆10kv能用4350KW的负荷。



　　查《电气工程》常用数据速查手册，知300平方毫米铜芯电线能承受335电流（黏性油浸纸电缆，空气中敷设），或 558A电流（交联聚乙烯绝缘电缆无钢铠护套，空气敷设）。因此负荷功率可如下计算：





　　φ=1.732x10x335x0.75=4350KW。





　　这里cosφ是负载功率因数，一般电动机取0.75 。





　　取I=558A时，负荷功率可如下计算：





　　φ=1.732x10x558x0.75=7248KW。





　　电缆计算条件：





　　线芯长期工作温度：60°C。





　　环境温度： 40°C。

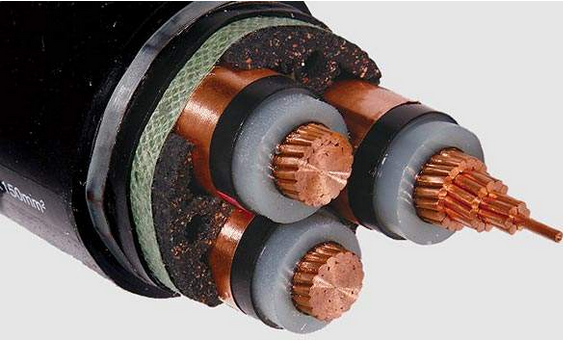

　　电缆一般由导电线芯、绝缘层和保护层三个主要部分组成。





　　导电线芯





　　导电线芯是用来输送电流的，必须具有高的导电性、一定的抗拉强度和伸长率、耐腐蚀性好以及便于加工制造等。电缆的导电线芯一般由软铜或铝的多股绞线做成。





　　绝缘层





　　绝缘层的作用是将导电线芯与相邻导体以及保护层隔离，抵抗电压、电流、电场对外界的作用。保证电流沿线芯方向传输。

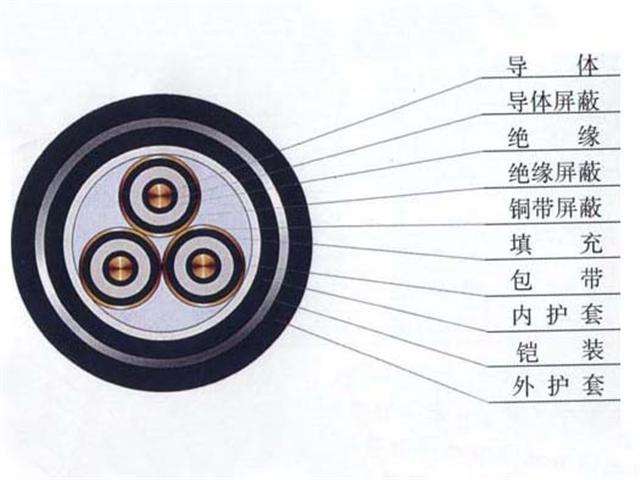

　　电缆的绝缘层材料，有均匀质(橡胶、沥青、聚乙烯等)和纤维质(棉、麻、纸等)两类。三芯统包型电缆的结构如下图所示。



　　保护层





　　保护层简称护层，主要作用是保护电缆在敷设和运行过程中，免遭机械损伤和各种环境因素(如日光、水、火灾、生物等)的破坏，以保持长期稳定的电气性能。保护层分为外保护层和内保护层。





　　）外保护层。外保护层是用来保护内保护层的，防止铅包、铝包等受到外界的机械损伤和腐蚀，在电缆的内保护层外面包上浸过沥青混合物的黄麻、钢带或钢丝等。而没有外保护层的电缆，如裸铅包电缆，则用于无机械损伤的场合。





　　）内保护层。内保护层直接包在绝缘层上，保护绝缘不与空气、水分或其他物质接触，所以要包得紧密无缝，并具有一定的机械强度，使其能承受在运输和敷设时的机械力。内保护层有铅包、铝包、橡套和聚氯乙烯等。





　　电缆分为电力电缆和电气装备用电缆（如软电缆和控制电缆），电力电缆是指输配电能用的电缆，控制电缆则是用在保护、操作回路中的，
